      近日
，口袋德州官网微推出全新后端NVR/XVR芯片规划RK3568
，其四大个性赋能NVR/XVR的全面硬件升级。

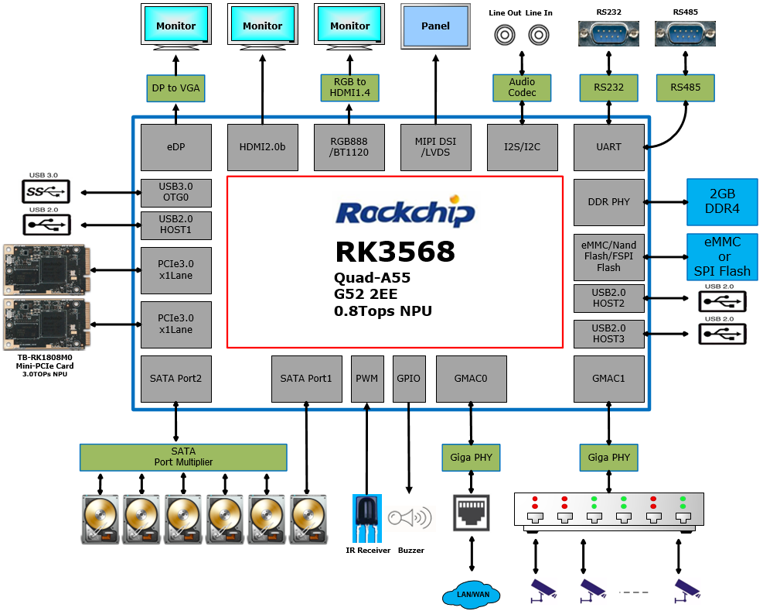

图 ｜RK3568 NVR利用框图

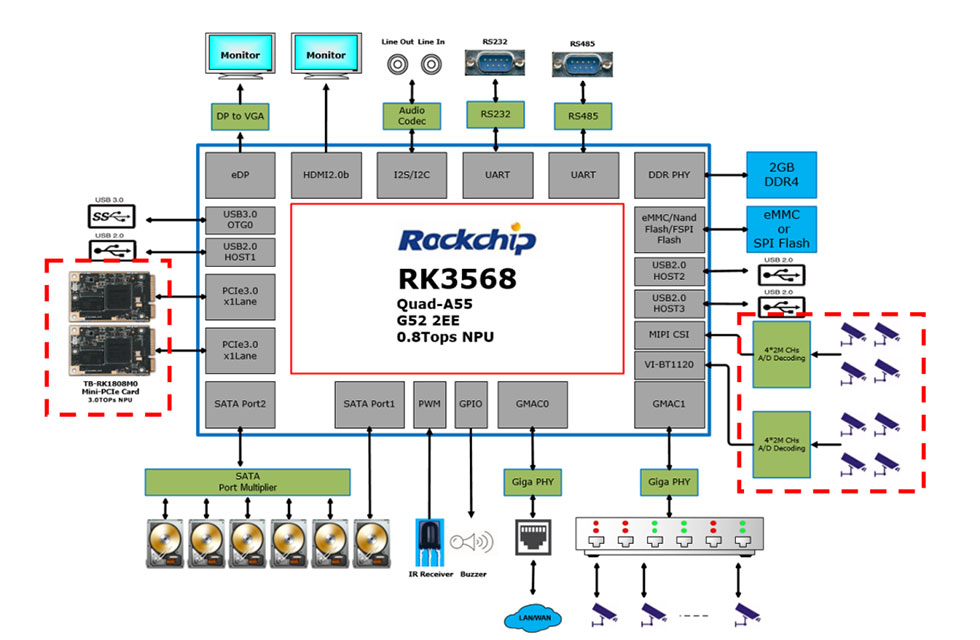

图 ｜RK3568 XVR利用框图



一、RK3568具备壮大的主题处置能力
，确保后端设备数据处置的不变性及高效性

·      RK3568 CPU为四核Cortex-A55
，选取全新Arm v8.2-A架构
，效力有效提升。选取22nm先进工艺
，低功耗高机能

·      GPU为Mali-G522EE 
，双主题架构
，图像API支持OpenGL ES 3.2, 2.0, 1.1
，Vulkan1.1

·      内置口袋德州官网微自研第三代NPU RKNN
，算力达0.8Tops
，支持Caffe/TensorFlow/TFLite/
ONNX/PyTorch/Keras/Darknet主流架构模型的一键转换

·      壮大的编解码能力：支持4K H.264/H.265等多种体式高清解码
，支持多路视频源同时解码
，最大支持10*1080P30 H264/H265
，支持同编同解；支持1080@120fpsH.264及H.265体式编码
，支持CBR, VBR,FixQp, AVBR, and QpMap
，支持ROI编码

二、RK3568支持丰硕的RAM/ROM类型
，安全靠得住
，数据存储无忧

o   支持丰硕的DDR颗粒类型
，支持DDR3/DDR3L/DDR4/LP3/LP4/LP4x
，支持DDR3及DDR4的全链路ECC
，满足工控等高靠得住性产品的要求
，32bit位宽
，最高数据率3200Mbps
，丰裕的带宽设计
，更能满足智能NVR/XVR场景需要

o   支持丰硕的Flash类型
，支持SPI NOR / SPI Nand Flash / Nand Flash / eMMC
，支持SPI Flash+eMMC 双ROM共存设计
，满足差距化的双系统设计需要

o   可提供经测试验证的DDR主题模板及主题器件选型表
，方便客户急剧产品化

三、RK3568具备优良的能耗节造技术
，发热更幼
，环境适应性

§  口袋德州官网微自研S-Boost功耗节造技术
，相比传统技术
，同电压下机能提升10%
，同频率下功耗降低20%。结合22nm先进工艺的能耗优势
，使后端产品的发热更平衡
，高温环境下工作更靠得住

§  口袋德州官网微自研超期待机模式
，LPDDR4X利用规划下
，通过软硬件共同
，整机功耗可降低到1.6mA（3.8V供电）
，可合用于对超低功耗有特殊需要的产品



四、RK3568支持丰硕接口扩大
，支持三屏异显
，满足多样化智慧视觉场景需要

• 占有更矫捷的IOMUX
  ，引脚多职能组合利用
  ，可凭据产品需要选择
  ，满足更多样的职能组合需要

图 ｜IOMUX



·      支持多种视频输入输出接口
，输出接口支持自带点屏
，最多可支持三屏异显；输入接口可表接摄像头或用于扩大多路摄像头的输入能力。相比传统NVR/XVR规划
，RK3568增长了本地显示输出接口及摄像头输入接口
，实现显示一体化
，有助于分歧种类的后端产品状态利用

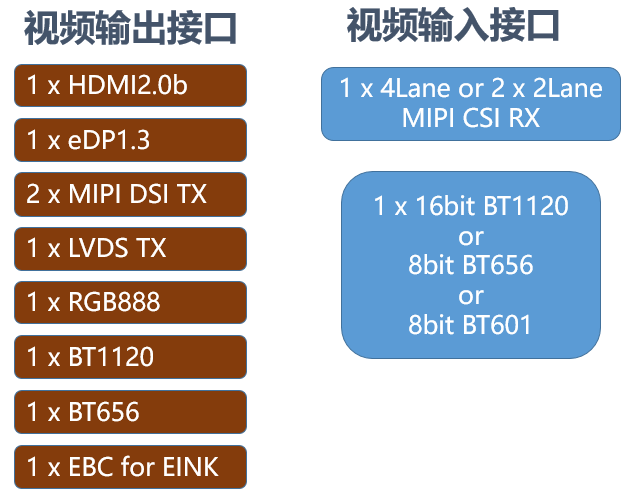

图 ｜视频输入输出接口

·      高速接口可选类型丰硕
，支持2路RGMII接口
，支持PCIE2.1
，PCIE3.0
，支持最多3路SATA3.0
，2路USB2.0
，2路USB3.0；PCIE接口使5G及WiFi6的高速度吞吐利用成为可能
，实现对运营商和云服务等业务的支持

图 ｜USB/Multi PHY接口

      RK3568后端NVR/XVR规划
，在产品职能上除传统的接入、存储、转发、解码利用
，基于其高机能AI算力
，还可在人脸对比报警、智能人车检索、越界预警、火警可视化预警等方面发展智能化利用
，沉构边缘价值。

人脸对比报警

      RK3568规划可支持视频流或图片流检测鉴别
，通过鉴别人脸属性如性别、春秋、表情等特点
，输出人脸实时比对。

智能人车检索

      支持以图搜图、以脸搜脸、对比联动、秒级检索、布控报警等职能。

越界报警

      RK3568规划基于自研高效RKNN AI处置单元
，实现区域入侵、越界侦测蹬爪用
，对人体/机动车进行指标鉴别
，可过滤各类环境滋扰
，如植物、光影、幼动物等非人体或车辆引起的误报。

火警可视化预警

      基于RK3568壮大主题处置能力
，支持以温升探测和烟雾探测为主题的NVR系统
，可标注烟雾、火点等方位
，视频联动急剧核查
，满足早期火情探测需要。

      目前
， RK3568已进入量产阶段。同时
，基于RK3568口袋德州官网微推出两款评估开发板
，别离为针对NVR/XVR场景的评估板及工控类场景的DDR4评估板
，旨在让下游合作同伴更急剧地适配和验证有关产品职能
，助力新一代智能化后端设备的全面硬件升级及产品落地。

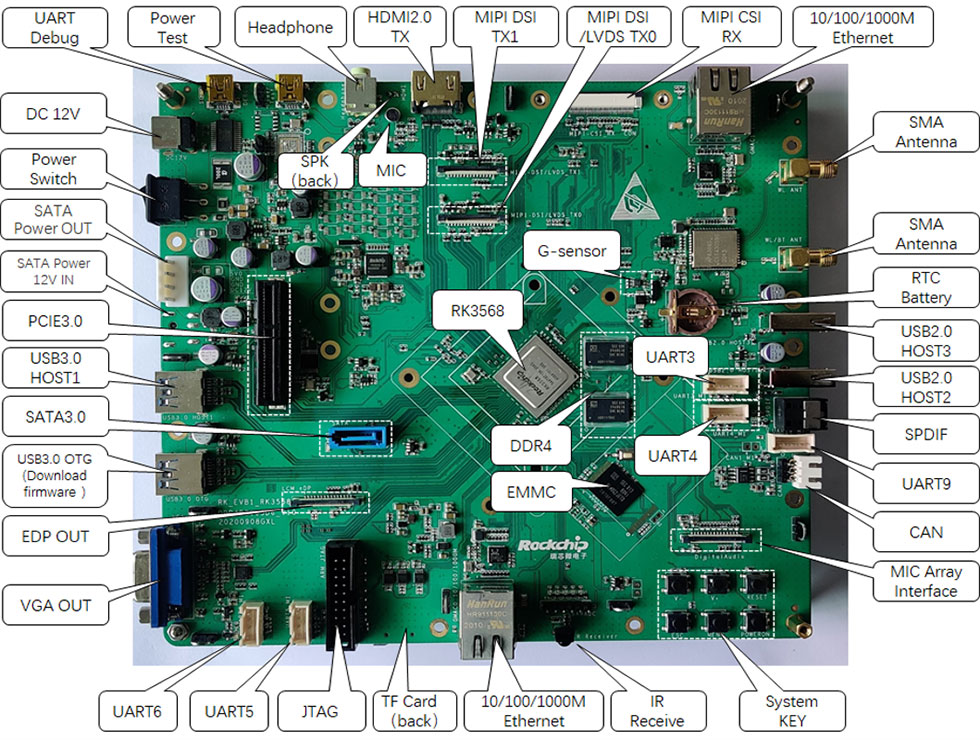

图 ｜RK3568 NVR Demo板

图 ｜RK3568 DDR4 EVB
